Ritiro della camma

Di serie, un pick-up galvanizzato a camme da 2,1 m ad alta aspirazione assicura un’eccellente pulizia del terreno in tutti i tipi di colture. Il pick-up della camma scorre su un binario dotato di cuscinetti a doppia pista per resistere alle condizioni più difficili.

Tutti i pick-up a camme della gamma di rotopresse a camera fissa McHale sono dotati di 5 barre portadenti per un’eccellente pulizia del terreno e per l’invio del prodotto alla camera delle balle. Una porta di ispezione laterale consente all’operatore di controllare e sostituire rapidamente i cuscinetti della camma, se necessario.

Tutti i pick-up a camme McHale sono dotati di supporti per barre portadenti per impieghi gravosi, per garantire una lunga durata. McHale ha inoltre sviluppato un dente di raccolta progettato per sollevare anche i raccolti più corti.

Pick-up senza camme

Un pick-up senza camme da 2,1 m è disponibile come opzione su tutte le macchine della gamma di presse a camera fissa McHale. Tutti i pick-up McHale senza camme sono dotati di sei barre portadenti per garantire un’eccellente pulizia del terreno e una rapida distribuzione del raccolto nella camera delle balle.

Il pick-up senza camme è stato progettato per aumentare la resa, ridurre i livelli di manutenzione e ottenere prestazioni migliori in determinate condizioni.

Tutti i pick-up senza camme sono dotati di una barra portadenti completamente saldata. McHale ha inoltre sviluppato un dente di raccolta progettato per sollevare anche i raccolti più corti.

Pick-up per impieghi gravosi

Tutti i pick-up a camme McHale sono dotati di supporti dei denti sagomati per impieghi gravosi, per garantire una lunga durata, mentre tutti i pick-up senza camme sono dotati di barre dei denti completamente saldate. Tutti i pick-up Profi-Flo senza camme sono dotati di due colonne di denti supplementari.

Erogazione efficiente del flusso di colture

Sul pick-up Profi-Flo, le fasce dei denti e le coclee di alimentazione sono posizionate vicino al rotore per migliorare il flusso del raccolto dall’esterno dell’ampio pick-up. La rastrematura delle coclee con estremità a 45° e l’eliminazione dei tubi idraulici in acciaio sopra il pick-up hanno permesso di ridurre notevolmente la possibilità di blocchi dovuti a grumi, assicurando un flusso di prodotto costante e uniforme per la produzione di balle ad alta densità.

Distribuzione ottimale dell'energia

I rulli della camera delle balle sono azionati dal lato sinistro della macchina, mentre il pick-up e l’unità di triturazione sono azionati dal lato destro della macchina. Questo sistema garantisce percorsi di trasferimento diretti e brevi, con una distribuzione ottimale dell’energia.

Cambio a 1000 giri/min (opzionale)

Per ottimizzare le prestazioni della macchina, su tutte le macchine della gamma di presse a camera fissa McHale è disponibile, come optional, un riduttore a 1000 giri/min. Vi consigliamo di parlare con il vostro concessionario o distributore locale per sapere quale sia il riduttore più adatto alle vostre esigenze, in base alle vostre condizioni di lavoro.

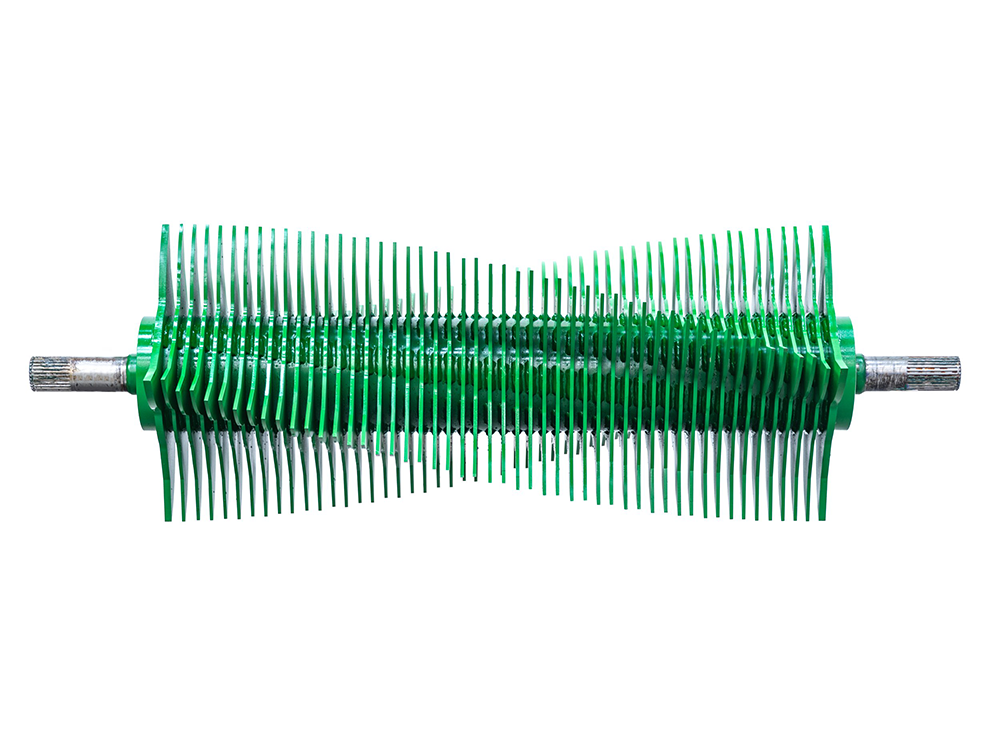

25 Rotore tritatutto a coltello

25 Unità di triturazione a coltello

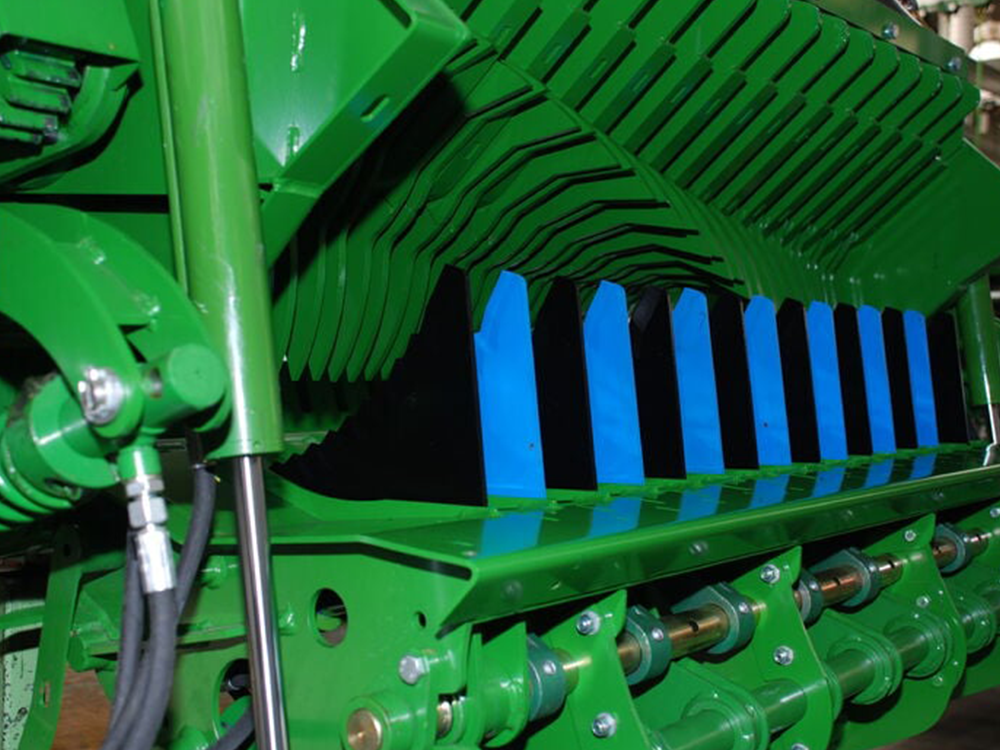

LUNGHEZZA DI TAGLIO REGOLABILE

Con i coltelli selezionabili, l’operatore può variare la lunghezza del taglio inserendo o disinserendo uno dei due banchi di coltelli. Se è necessaria una triturazione fine, l’operatore può scegliere di attivare entrambi i banchi di coltelli. Se è necessaria una lunghezza di taglio maggiore, l’operatore può disinnestare un banco di coltelli dal comfort e dalla sicurezza della cabina del trattore.

INTERVALLI DI AFFILATURA RIDOTTI

Quando si utilizzano entrambi i banchi di coltelli separatamente, se il primo banco di coltelli si smussa, l’operatore può abbassare il primo banco di coltelli e alzare il secondo. Questo riduce i tempi di inattività e consente all’operatore di continuare a lavorare. Grazie all’affilatura costante dei coltelli, il consumo di carburante si riduce e la macchina offre sempre un taglio ottimale.

COMFORT E SICUREZZA DELL'OPERATORE

È possibile inserire un nuovo set di coltelli affilati, senza che l’operatore debba fisicamente sostituire i coltelli, garantendo un raccolto ben tritato e una produzione elevata e costante. In caso di necessità di lunghezze di taglio diverse, l’operatore può effettuare le regolazioni inserendo o disinserendo il banco coltelli senza dover lasciare la cabina del trattore.

1 - Lasciare cadere il pavimento

In caso di blocco, il suono della frizione a slittamento avverte l’operatore, che può abbassare idraulicamente il pavimento dalla cabina del trattore. Quando si utilizza il ciclo con piano di caduta, i coltelli e il piano di caduta cadono insieme durante il processo di sblocco, offrendo uno spazio ancora maggiore per consentire l’avanzamento del blocco.

2 - Reinserire la presa di forza

In questo modo si allarga il canale di alimentazione sia nella parte anteriore che in quella posteriore del piano di caduta, dove è più probabile che si verifichi l’intasamento. Abbassando la parte anteriore e posteriore del pianale di discesa, è possibile far passare l’ostruzione e rimuoverla efficacemente quando la PTO viene riavviata.

3 - Ripristino del pavimento

Il pavimento può quindi essere riportato nella posizione originale e la pressatura può riprendere. Sui modelli F5500, F5600 e F5600 Plus il piano di caduta è dotato di un sensore che garantisce una qualità di taglio costante, indicando all’operatore, tramite la centralina di controllo, se il piano di caduta è aperto e i coltelli sono abbassati.

Catene per impieghi gravosi

Le catene di alta qualità per impieghi gravosi garantiscono un funzionamento affidabile su tutta la macchina. La catena di trasmissione principale che esce dalla scatola del cambio è una catena senza fine 100H ad alta resistenza, per la massima robustezza. Tutte le altre catene sul lato di azionamento della camera per balle sono in pollici e un quarto (20B). La catena del rotore è duplex in pollici (16 B2) e tutte le catene del pick-up sono da tre quarti di pollice (ASA 60H).

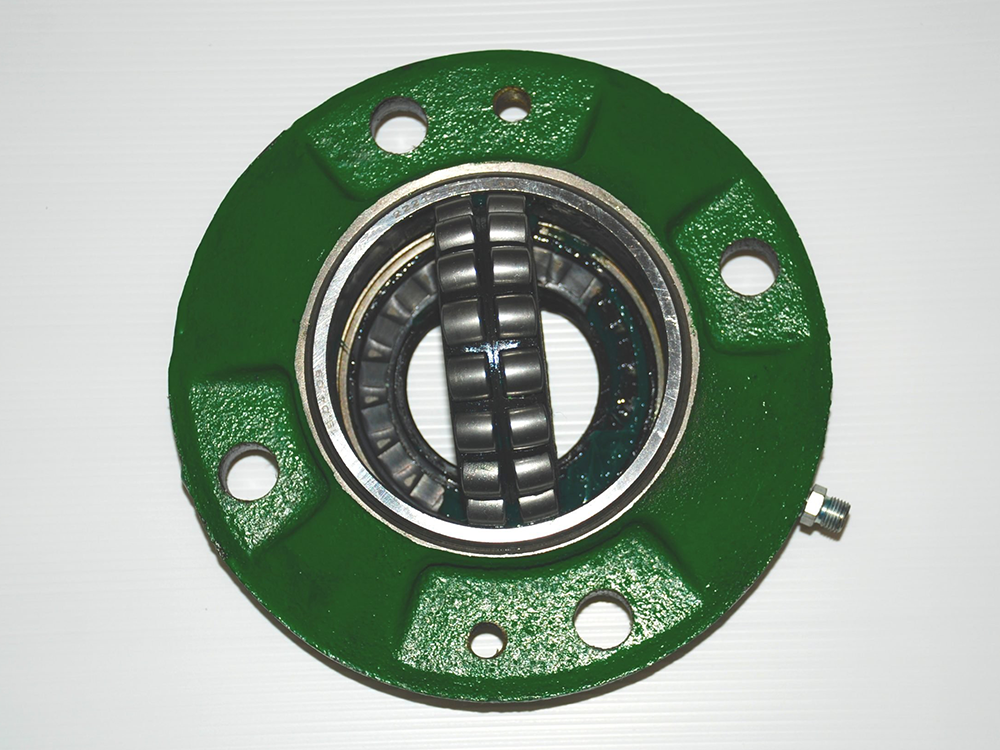

Cuscinetti a camera

I rulli a pignone singolo sul lato di azionamento della camera sono dotati di alberi e cuscinetti da 50 mm. I rulli più sollecitati sono dotati di cuscinetti a doppia fila. Tutti i rulli dotati di ruote dentate doppie sono equipaggiati con alberi da 55 mm e cuscinetti a doppia fila da 55 mm. Anche il lato non motrice della camera per balle è dotato di cuscinetti da 50 mm per impieghi gravosi.

Regolazione della densità delle balle

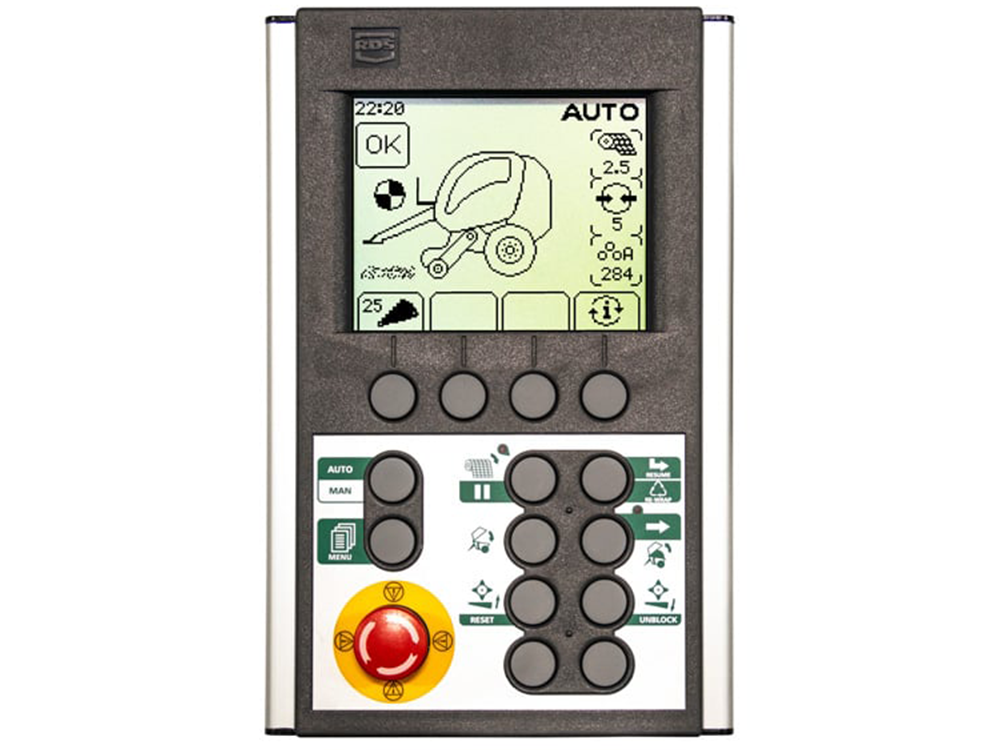

Sui modelli F5600 e F5600 Plus, la densità delle balle può essere regolata comodamente dalla cabina del trattore tramite la centralina di controllo.

Design e tenuta dei rulli

I rulli della camera delle balle sono dotati di cuscinetti da 50 mm sul lato di azionamento e non. I rulli dotati di ruote dentate doppie sono equipaggiati con alberi da 55 mm e cuscinetti a doppia fila. Tutte le estremità dei rulli sono dotate di guarnizioni autopulenti ad alte prestazioni con un esclusivo sistema di tenuta a filettatura invertita che impedisce l’ingresso del prodotto nei cuscinetti. Le guarnizioni impediscono che il grasso intorno ai cuscinetti venga contaminato dal raccolto, aumentando così l’affidabilità.

Sistema di oliatura continua

Il sistema di oliatura continua della macchina è azionato dalla scatola del cambio e fornisce olio alle seguenti catene:

• Catene lato guida della camera
• Catena di trasmissione del rotore
• Pick-up – Catene di trasmissione
• Pick-up – Pista a camme
• Pick-Up – Ingranaggi di trasmissione

Ingrassaggio

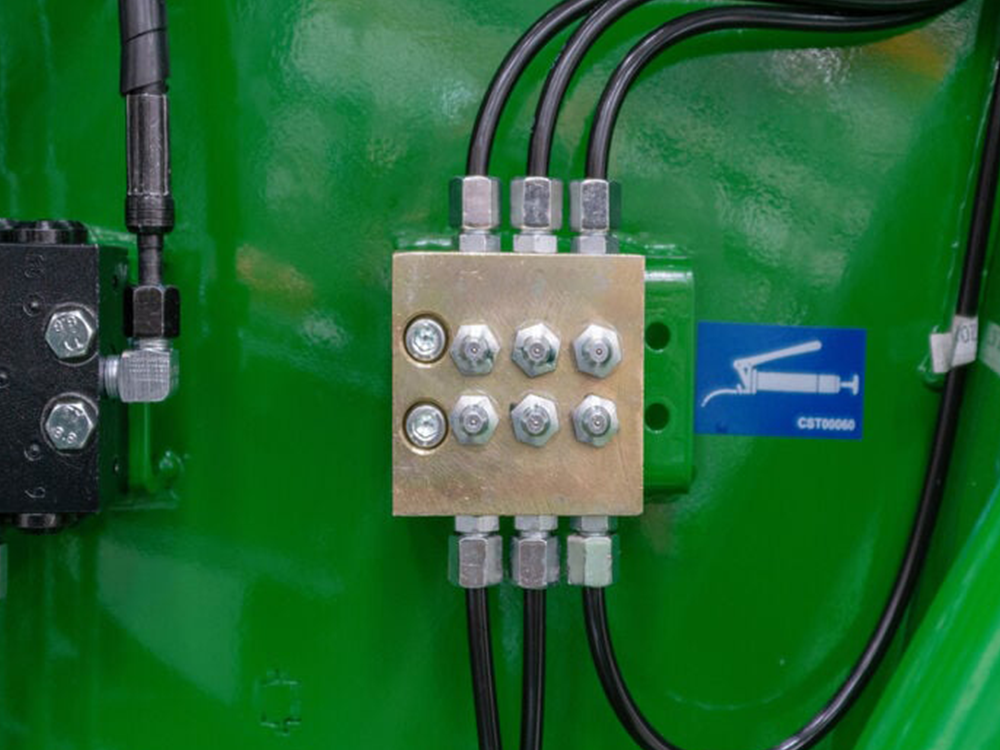

Tutte le macchine sono dotate di una serie di punti di ingrassaggio manuali facilmente accessibili in tutta la pressa, sia singolarmente che attraverso un blocco di ingrassaggio centralizzato. I cuscinetti evidenziati di seguito sono ingrassati:

• Camera per balle – Lato guida
• Camera per balle – Lato non di guida
• Cuscinetti del rotore – lato guida
• Cuscinetti del rotore – Lato non motore.

Ingrassaggio automatico

Ad eccezione della McHale F5400, tutte le macchine della gamma di presse a camera fissa McHale sono dotate di ingrassaggio automatico di serie. Un sistema pressurizzato eroga una quantità misurata di grasso ogni volta che una balla viene espulsa dalla camera delle balle. L’ingrassaggio automatico consente di risparmiare tempo, in quanto riduce la quantità di ingrassaggio manuale da parte dell’operatore. Un allarme di lubrificazione suona dopo 300 balle per informare l’operatore di riempire la cartuccia di grasso.

Regolazione infinita

Regolazione infinita della tensione per garantire l’utilizzo ottimale del materiale di legatura e la forma della balla

Fino a 1300 mm

Capacità di ricevere rotoli di rete fino a 1300 mm di larghezza e 4500 m di lunghezza.

Avvolgimento a 180 gradi

Avvolgimento a 180 gradi sul rullo di alimentazione in gomma, che elimina qualsiasi slittamento della rete o della pellicola durante l’alimentazione
